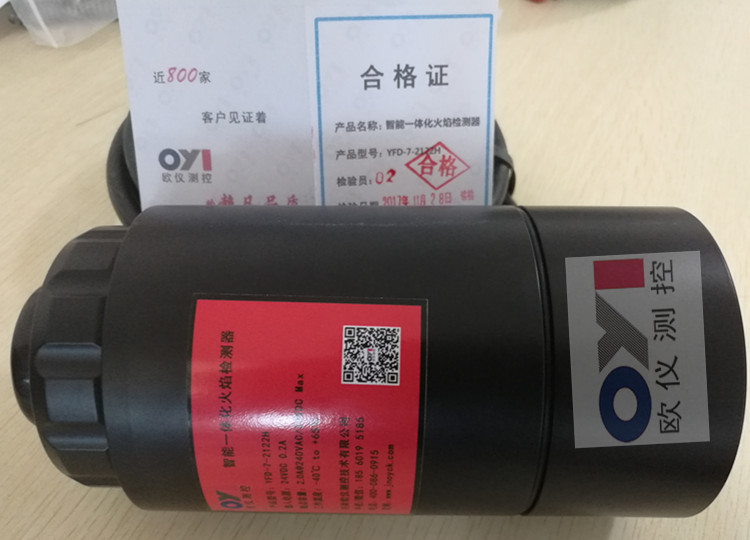

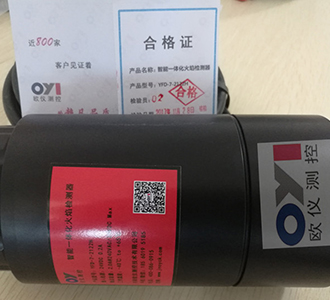

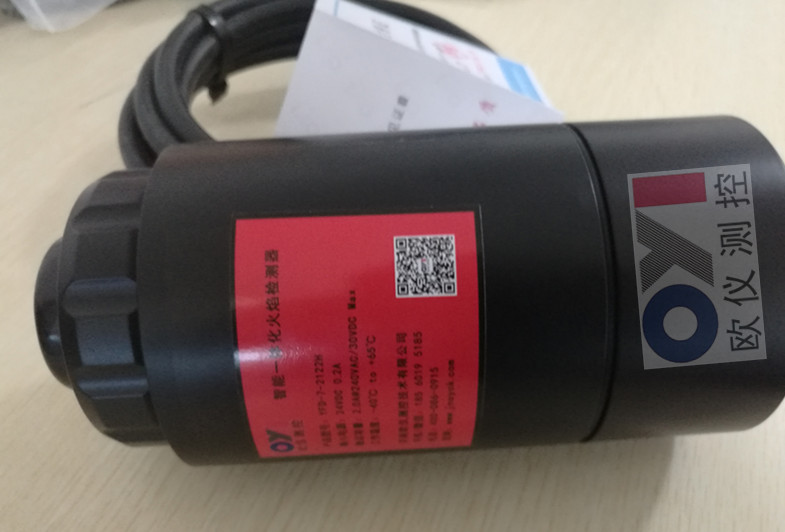

油火检探头YFD-7-2122H(火焰检测器)

火检探头YFD-7-2122H(火焰检测器),油火检探头YFD-7-2122H【欧仪测控】油火检探头YFD-7-2122H【欧仪测控】欧仪测控油火检探头YFD-7-2122H是应用了固态火焰

详细概况

火检探头YFD-7-2122H

2018031914301939965 (1).jpg

油火检探头YFD-7-2122H/火焰检测器 【欧仪测控】



油火检探头YFD-7-2122H【欧仪测控】



欧仪测控油火检探头YFD-7-2122H是应用了固态火焰检测传感器的微处理器设备。它设有一个可以自动设定ON/OFF(有火/无火)门槛值的内部继电器,因此可以取消远程放大器或者火焰开关。



YFD-7-2122H检测目标火焰产生的调制振幅(即火焰闪烁特性), 可检测宽广的频率。在探头的设定程序中,目标火焰的振幅将会与最佳的ON/OFF值一起被自动储存。相应适合的传感器增益也将被自动选取。探头兼有全部自诊断和电子自检功能。



   油火检探头YFD-7-2122H24Vdc供电,通过8针电气快装接头与电缆连接,还有标准4-20mA的火焰强度信号输出。






YFD-7-2122H火检探头/火焰检测器【欧仪测控】



【欧仪测控油火检探头YFD-7-2122H机械参数】:

机械参数:YFD-7-2122H(火检探头/火焰检测器

外壳材质: 工程材料 –填充尼龙树脂的玻璃纤维

探头重量: 1.5公斤

安装法兰:

标准配置,非金属材质,1" NPT 内螺纹接口,带有3/8" NPT内螺纹冷却风接口。

可选配置,铝质,1" NPT套装配件;





【欧仪测控YFD-7-2122H智能一体化火焰检测器环境参数】:

温度范围: -40°C -- +65°C

湿度范围: 0% -- 95% 相对湿度,无冷凝





【欧仪测控油火检探头YFD-7-2122H冷却参数】:

冷却风 /吹扫风要求:

风源: 清洁、干燥、低温

风量:

113 升/分钟,由安装法兰上的3/8英寸螺纹连接口接 入,或者由在探头前端加接的“Y”形三通管上的1英寸连接口接入。

当环境温度接近探头工作温度的上限或者/同时燃料不是很洁净时,风量需要加大到425/分钟。

压力: 超过炉膛或者风箱压力即可





【欧仪测控油火检探头YFD-7-2122H电气参数】:







输入电源: 24 Vdc(+10%, -15%),供电电流200 mA

电气连接: 8针快装接头

继电器输出: 火焰继电器,SPST (N.O.)

             故障继电器,SPST (N.C.)

触点容量: 最小值:10 mA @ 5 Vdc

           最大值:2 A @ 30 Vdc, 2 A @ 230 Vac (需有电阻负载)

模拟输出: 4 -20mA 直流输出,接24Vdc 公用端,最大连接负载:750 欧姆。

状态显示: 多位LED显示火焰信号强度、火焰继电器状态、准备状态、目标火焰状态、背景光选择和故障代码等。






油火检探头YFD-7-2122H【欧仪测控】



【欧仪测控油火检探头YFD-7-2122H安全参数】:

CEX隔爆型:

外壳材质: 铝,外喷涂。

防爆等级: EExd IIC T6

安装法兰:  1" NPT 内螺纹,带有3/8" NPT 内螺纹冷却风接口。(需单独订货)

            1" BSP 内螺纹,带有3/8" BSP 内螺纹冷却风接口。

可检测波长: UV---295到340NM
