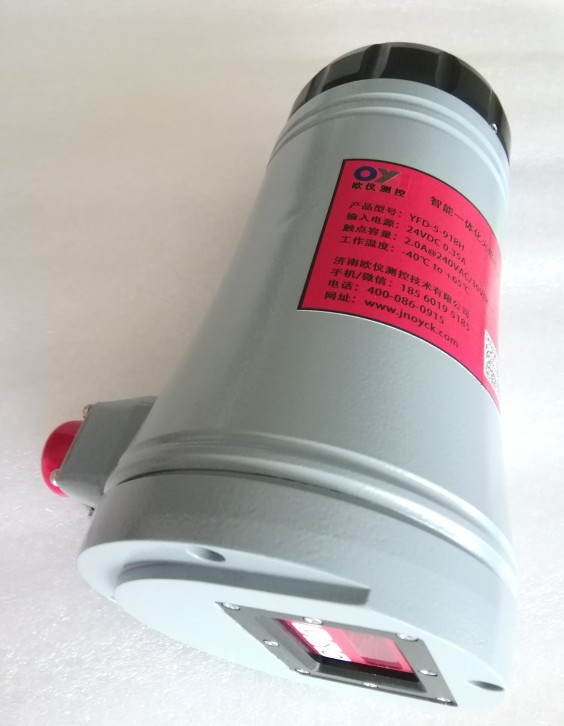

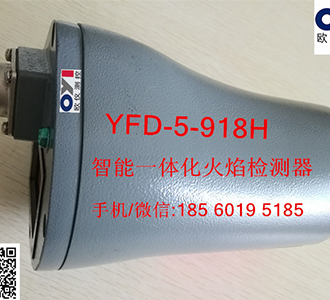

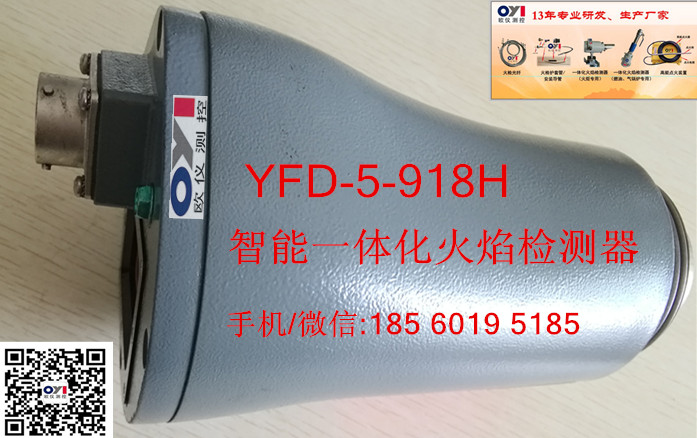

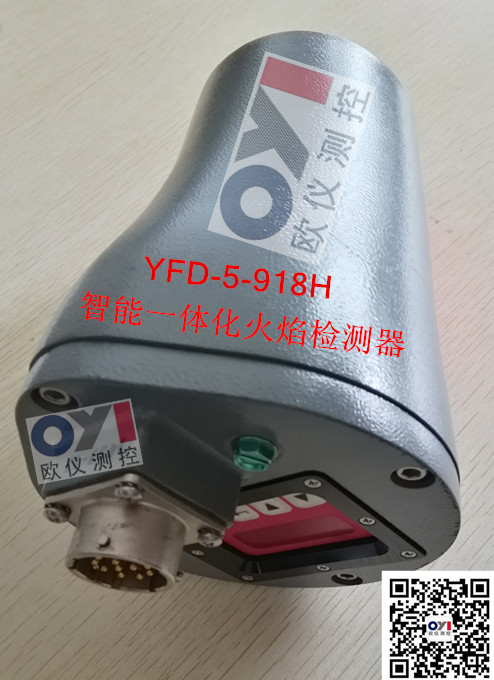

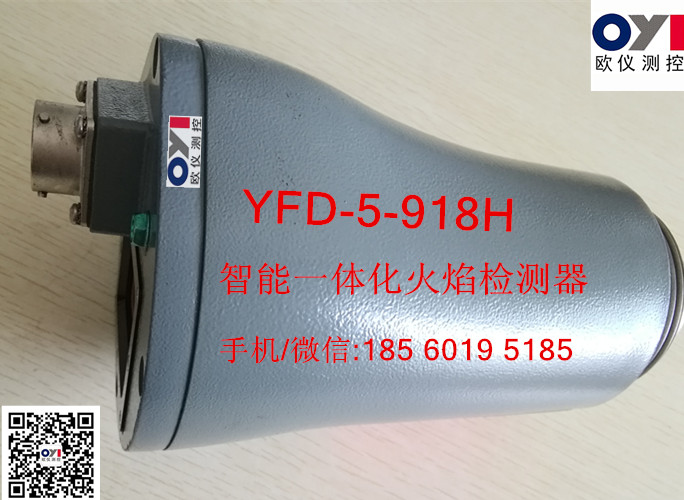

YFD-5-918H火焰检测器【欧仪测控】

【欧仪测控YFD-5-918H智能一体化火焰检测器技术规格】

【欧仪测控YFD-5-918H智能一体化火焰检测器机械参数】：
外壳材料：   压铸铝壳，带灰色聚脂外壳
外壳重量：   3.1磅(1.41Kg)，外接法兰除外
环境要求：   NEMA 4X，IP66
安装要求：   需要一个带有两个螺纹连接口的安装法兰，需单独订购。（见下文）
安装法兰：           P/N 60-2692，1”NPT内管螺纹带有3/8”NPT内管螺纹冷却风接口，包括一个隔热管（P/N35-127-1），1”NPT × 3”。
P/N 60-2693，1”BSP内管螺纹带有3/8”BSP内管螺纹冷却风接口，包括一个隔热管（P/N35-127-3），1”BSP X 3”。
安装法兰重量：       0.71磅(0.32Kg)
冷却/吹扫风要求：
风源：   清洁，干燥，低温
流量： 4 SCFM（113L/MIN），由安装法兰上3/8”螺纹连接口接入，

或由安装于检测器观察管上的“Y”型三通管上得1”NPT
螺纹连接口接入。若环境温度接近检测器工作温度的上限，或使用不洁/含尘燃料时，所需冷风流量需要加大到15 SCFM（425L/MIN）。
压力： 适当的超过炉子或风箱的压力。
温度范围： -40 ℃ — 65 ℃
湿度： 0﹪ — 95﹪  相对湿度，非凝结

【欧仪测控YFD-5-918H智能一体化火焰检测器电气部分】
输入电源：          24VDC（+10﹪，-15﹪），供电电流：0.35A，8.5VA
电气联接：          12芯，1/4旋转快装接头
继电器输出；        火焰继电器，SPST（常开）
                    故障继电器，SPST（常闭）
触点容量：          最小：10mA ＠ 5VDC
                    最大：2A   ＠ 30VDC
                          2A   ＠ 50VDC （CE认证型）
                          2A   ＠ 240VDC   （FM＆CSA认证型）
模拟输出：          4—20mA直流，接24VDC公共端，最大连接载荷：750 欧姆。
状态指示：          8为数字字母LED显示（滚动显示）
操作员界面；        4个按钮的小键盘
电缆规格：          P/N 59—497
                    12芯电缆（彩色编码），缠箔全编织屏蔽，其中6根＃18AWG线和4根＃22AWG线，加上一对＃22AWG双绞线。
                    电缆外套： 经放射处理的聚烯烃（阻燃，低烟，无卤素）。
                 最大耐温： 257℉（125℃）
                    最小外径： 0.41”（10.4mm）
最大外径： 0.43”(10.9mm)
最大电缆长度1000英尺（305 米）



安装注意事项：
YFD-5-918H火焰检测器通过监测火焰的光谱频率来定义火焰的存在与否。检测器应该在初始安装时使主燃料区位于检测器视线范围内。

下面列出的安装位置和视线图是一个大体上的检测器位置的指导。检测器通过LED显示的反馈信息，帮助对检测器进行调试和校正。参考本手册中所述的设定程序部分。

注意：合适的检测器安装位置必须确保以下几点：
在所有的风量状况和炉膛负荷下，可靠检测主火焰和/或点火火焰（在燃料燃烧范围内）
如果点火火焰太短或在错误的位置而不能可靠点燃主火焰，则认为点火火焰不存在。不要给燃烧器输送燃料。
